测定漆膜耐化学试剂性的测定时,将漆膜浸入规定的介质中,观察其侵蚀的程度。

材料和仪器设备

①砂布o#或1#。

②量筒50mL。

③薄钢板50mmX120mmX(0.45~0.55)mm。

④铝板LY12,厚度为1~2mm,,⑤普通低碳钢棒直径10~12mm,长120mm,棒的一端为球面,另一端5mm处穿一小孔。

⑥测厚仪或杠杆千分尺精确度为0.002mm。

⑦盐水糟。

⑧试剂化学纯硫酸;化学纯氢氧化钠;化学纯氯化钠。

试验步骤

(1)耐盐水性的测定

①常温耐盐水法在三块薄钢板(或按产品标准规定的底材)上制备漆膜,各种防锈、防腐蚀漆涂两道,涂第 一道漆后,在恒温恒湿条件下干燥48h,再涂第二道(背面亦涂漆,但不作考核依据)。以石蜡和松香1:1的混合物或性能较好的自干漆封边。第二道漆在恒温恒湿条件下,干燥7d投入试验。各种底漆涂一道(背面亦涂漆,但不作考核依据),封边,在恒温恒湿条件下干燥48h投入试验(烘干漆的干燥条件按产品标准规定)。（相关仪器：恒温恒湿试验箱、烘箱）

氯化钠用蒸馏水配成w,3%水溶液,将涂漆试板三分之二面积浸入温度为(25±1)℃的盐水溶液中,达到产品标准规定浸泡时间取出试板,用自来水洗除盐迹,并用滤纸吸干。观察漆膜有无剥落、起皱、起泡、生锈、变色和失光等现象,合格与否按产品标准规定,以不少于两块试板符合产品标准规定为合格。

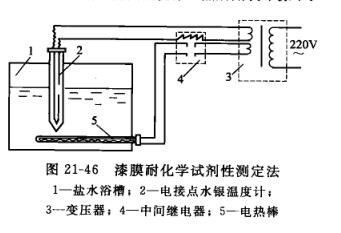

②加温耐盐水法漆膜制备与检査方法均同常温耐盐水法。试验温度(40±1)℃,采用恒温控制,如图21-46所示。

注:氯化钠水溶液应试验一次,更换一次.

(2)耐酸碱性的测定

①取普通低碳钢棒,用砂布有效打磨后,再用2oo号油漆溶剂油或工业汽油洗涤,然后用稠布擦干,

②将黏度为(20±2)s(涂一4黏度计)的试样倒入量简中(至40mL),静置至试样中无气泡后,用浸演法将钢棒带孔的一端2~3s内垂直浸人试样中,取出,悬挂在物架上。

③放置24h将钢棒倒转180°,按上述方法浸人试样中,取出后再放置7d(自干漆均在恒温恒湿条件下干燥,烘干漆则按产品标准规定的条件干燥)。

④用杠杆千分尺测量漆膜厚度,

⑤将试棒的三分之二浸入温度为(25±1)℃产品标准所规定的介质中,并加盖。

⑥浸人介质中的试棒每24h检査一次,每次检査试棒需经自来水冲洗,用滤纸将水珠吸干后,观察漆膜有无失光、变色、小泡、斑点、脱落等现象,合格与否按产品标准规定,以两只试棒结果一致为准,注:

①悬挂制备好的试棒,底端球面处有流坠现象允许沾掉。

②如果试样不适宜浸渍,可采用刷涂法制备漆膜。
